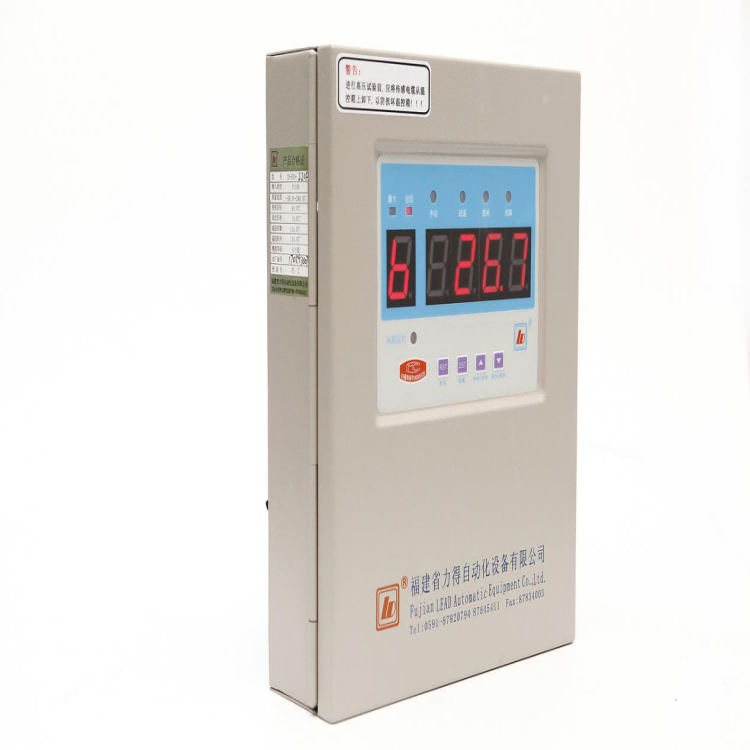

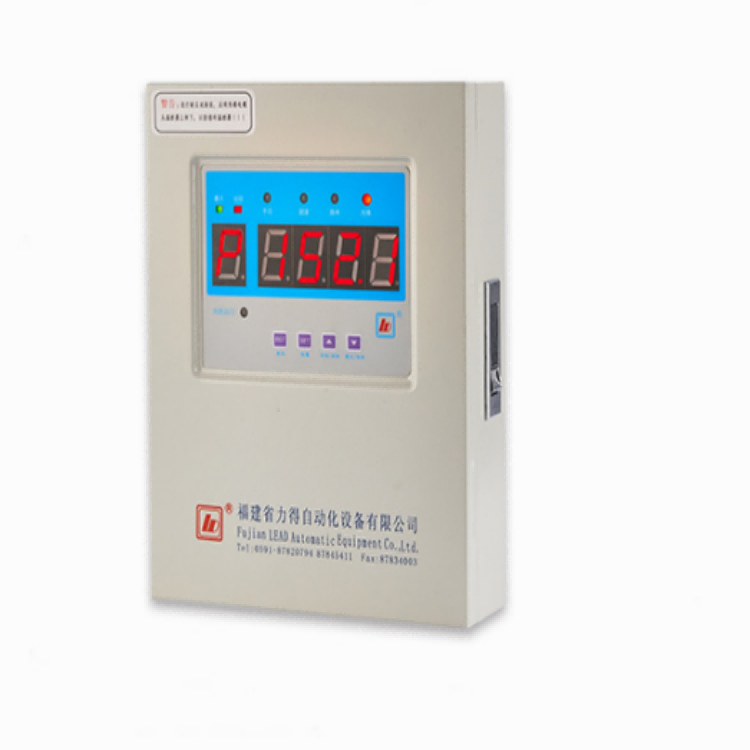

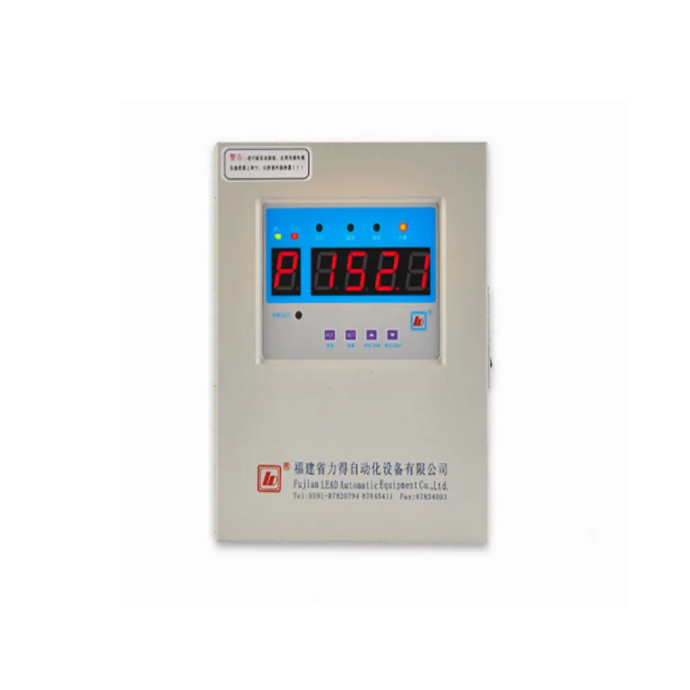

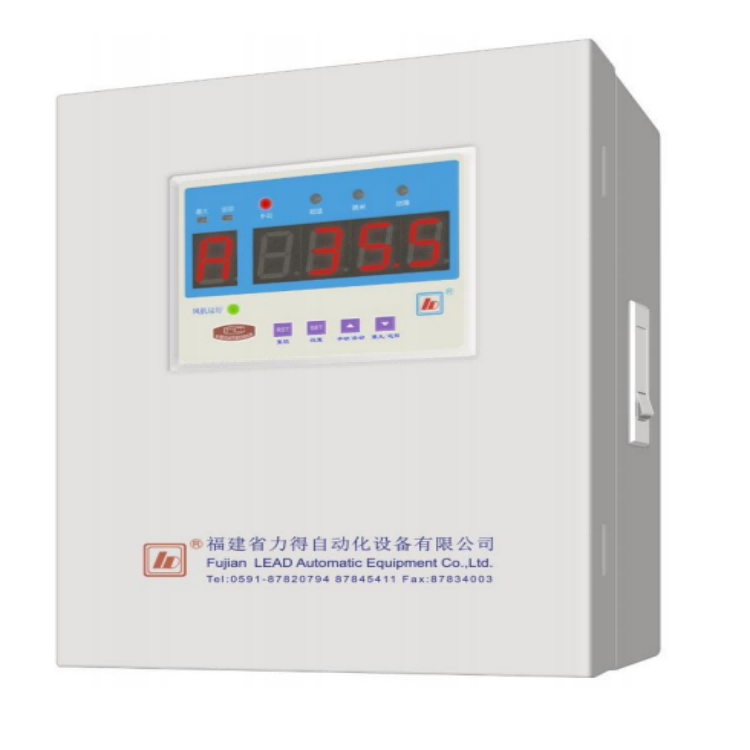

เครื่องควบคุมอุณหภูมิแบบแห้ง LD-B10-220 LD-B10-220

การเลือกชนิด (การรวมกันตามต้องการของ E, F, G/I และ C)

หมายเหตุ: ซีรีส์ BWDK-326 ไม่สามารถใช้งานร่วมกันได้ระหว่างประเภท G และประเภท I

คำแนะนำในการติดตั้ง (การติดตั้งแบบแทรก)

1. มีการเจาะรูบน หม้อแปลง ตู้ตามขนาดของรูติดตั้งที่ควบคุมไว้.
2. ใส่ BWDK-326 เครื่องควบคุมอุณหภูมิ ลงในรูที่ติดตั้งของตู้ทรานส์ฟอร์เมอร์.

ตัวอย่างแผนผังการเชื่อมต่อและคำแนะนำ

หมายเหตุ 1: เมื่อมีสัญญาณเตือนประตูเปิด, สัญญาณเตือนข้อผิดพลาด หรือสัญญาณเตือนอุณหภูมิเกิน ผู้ใช้สามารถกดปุ่ม "ESC" บนแผงหน้าจอเทอร์โมสตัทเพื่อยกเลิกเสียงแตรแจ้งเตือน และฟังก์ชันเสียงแตรแจ้งเตือนนี้จะกลับมาทำงานใหม่หลังจาก 10 นาที

หมายเหตุ 2: เซ็นเซอร์สายเคเบิล D25 เชื่อมต่อกับ Pt100 และสัญญาณ PTC (ประเภท C); สายเคเบิลสัญญาณ D9 เชื่อมต่อกับสัญญาณ RS485 (ประเภท F) และสัญญาณกระแสไฟฟ้า 4~20mA (ประเภท E) สำหรับเอาต์พุต

หมายเหตุ 3: การกำหนดแทร็มินัลจริงขึ้นอยู่กับแผนผังการเชื่อมต่อของผลิตภัณฑ์

แผ่นข้อมูลผลิตภัณฑ์

• ให้เจาะรูสำหรับการติดตั้งแบบแทรกบนตู้หม้อแปลงตามขนาดของรูติดตั้งของเครื่องควบคุม
• ใส่ตัวควบคุมอุณหภูมิ BWDK-326 ลงในรูที่เจาะไว้ของตู้ทรานส์ฟอร์เมอร์

ตัวอย่างแผนผังการเชื่อมต่อและคำแนะนำ
