Серийный реактор

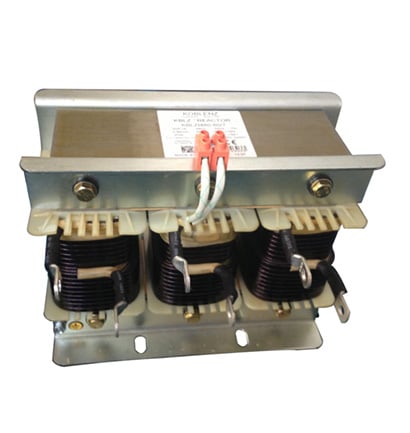

Серийный реактор — это индуктивный компонент, используемый в электросетях, обычно подключаемый последовательно с конденсаторами. Его основные функции включают ограничение тока, подавление гармоник, защиту конденсаторов и улучшение стабильности системы. Ниже приведено подробное описание серийных реакторов:

1. Основные функции

- Ограничение пускового тока:

При включении конденсаторов могут возникать высокочастотные пусковые токи. Серийные реакторы подавляют эти токи, защищая конденсаторы и коммутационные устройства.

- Подавление гармоник:

Реактор и конденсатор образуют последовательную цепь LC, настроенную на определенные частоты (например, 5-я или 7-я гармоники) для блокировки токов гармоник и предотвращения их усиления.

- Усиление стабильности системы:

В устройствах компенсации реактивной мощности (например, SVG, SVC) реакторы сбалансируют импеданс системы и снижают колебания напряжения.

2. Основные параметры

- Коэффициент реактивности (%):

Отношение индуктивной реактивности реактора к ёмкостной реактивности конденсатора. Распространённые значения включают 5% (для подавления 5-й и более высоких гармоник), 6% (для ограничения пускового тока) и 7% (для подавления 3-й гармоники).

- Номинальный ток и напряжение:

Должны выбираться на основе мощности системы и условий гармоник для предотвращения перегрузки.

- Коэффициент качества (Q):

Отражает характеристики потерь реактора; реакторы с низкими потерями (высокий Q) обычно предпочтительнее.

3. Типичные применения

- Компенсация реактивной энергии:

Используется вместе с шунтирующими конденсаторами для формирования "фильтрующих ветвей", таких как FC (фильтрующий конденсатор) или TSC (тиристорный переключаемый конденсатор) системы.

- Инверторные/Преобразовательные системы:

Подавляет гармоники на стороне постоянного тока, снижая помехи в сети.

- Системы возобновляемой энергии:

Используются на выходе ветровых или фотоэлектрических инверторов для фильтрации высокочастотных гармоник.

4. Факторы выбора

- Анализ гармоник:

Сначала измерьте спектр гармоник системы, затем выберите подходящее соотношение индуктивности (например, 4,5%~5% для преобладающих 5-й гармоник).

- Метод установки:

Сухой тип (воздушное охлаждение) или масляный (для приложений с высокой мощностью), учитывая отвод тепла и ограничения пространства.

- Возможность перегрузки:

В средах с высокими гармониками реактор должен выдерживать условия перетока тока.

5. Типовые проблемы и решения

- Перегрев:

Может быть вызван чрезмерными гармоническими токами — проверьте, соответствует ли коэффициент реактивного сопротивления или превышены ли пределы гармоник.

- Аномальный шум:

Вызывается ослабленными железными сердечниками или магнитной насыщенностью; должны использоваться высококачественные материалы сердечника (например, аморфный сплав).

- Повреждение конденсатора:

Неправильный выбор реактора может вызвать резонанс — пересчитайте частоту настройки.

6. Сравнение с другими реакторами

- Шунтный реактор:

Используется для компенсации реактивной мощности в длинных линиях передачи или ограничения перенапряжений частоты тока, подключается параллельно.

- Токограничительный реактор:

Используется для подавления короткозамкнутого тока, обычно устанавливается последовательно с шинами или линиями.

Правильный выбор и установка реакторов в цепи критически важны для безопасности электросистемы. Для конкретных применений (например, расчетные формулы, кейсы) рекомендуется дополнительная консультация с производителями или инженерными экспертами. Дайте знать, если хотите рассмотреть какой-либо аспект более подробно!
