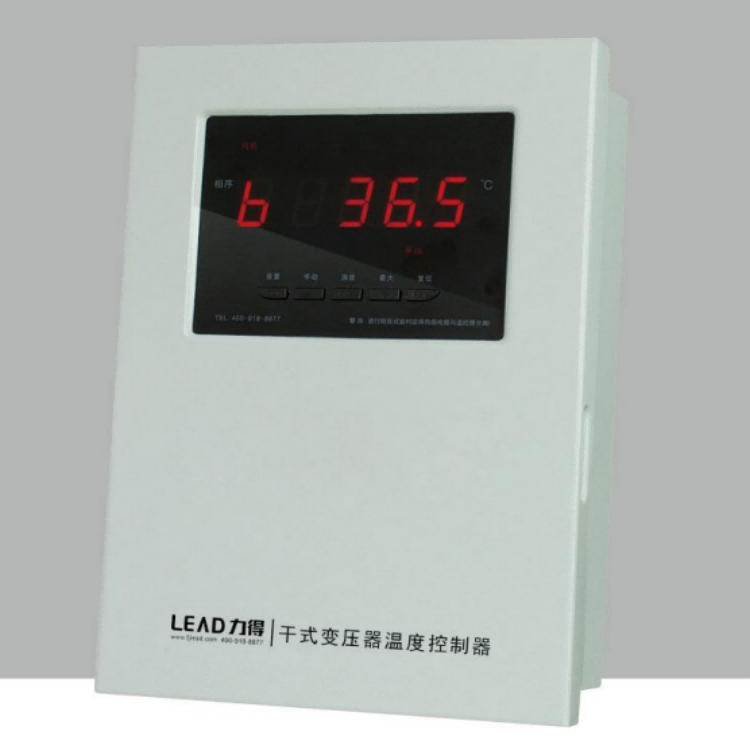

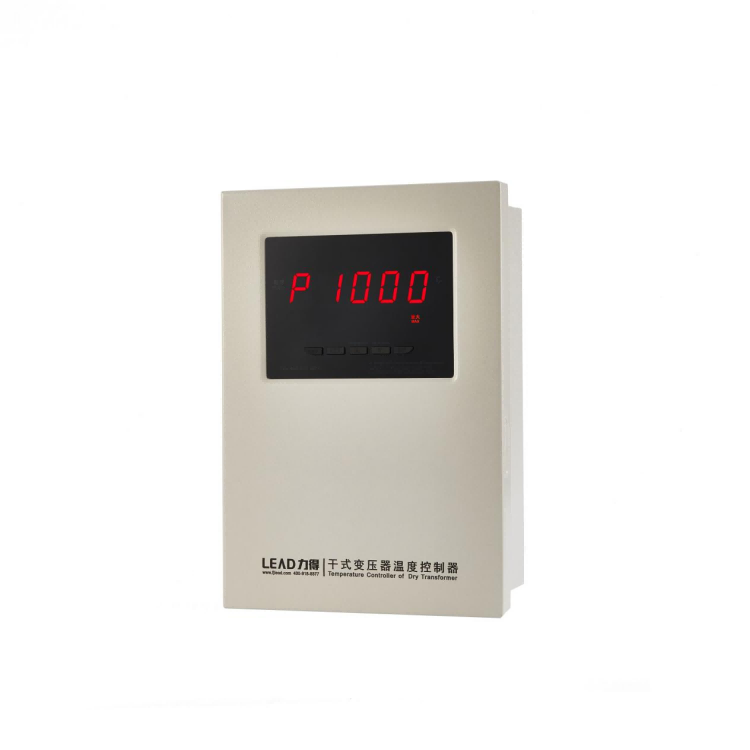

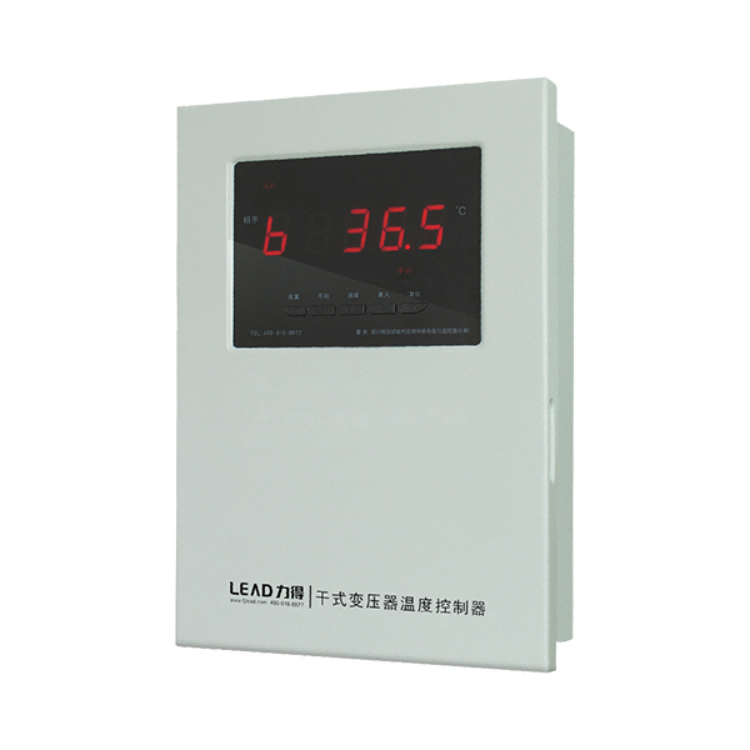

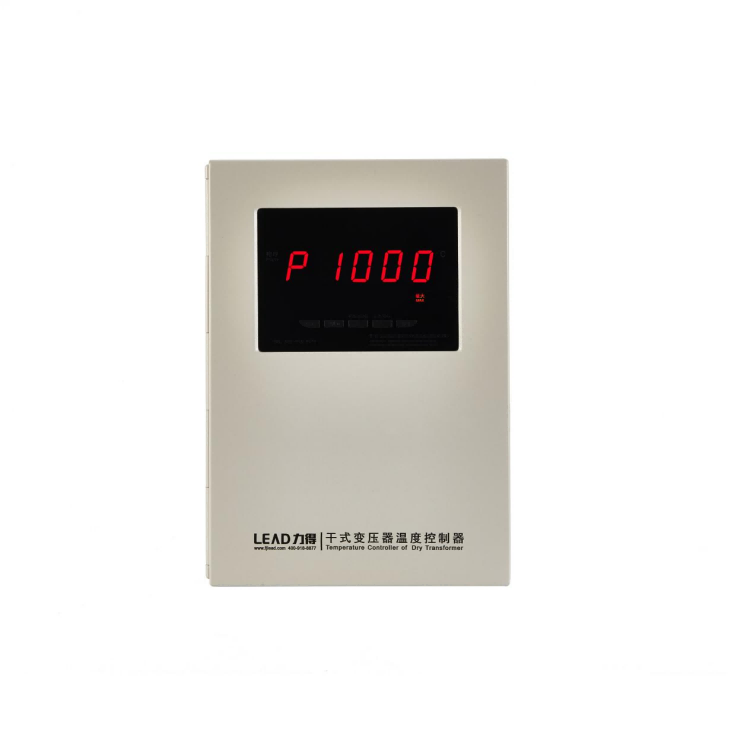

Контроллер температуры сухого типа BWDK-3206A

Выбор типа (произвольная комбинация E, F, G/I и C)

Примечание: Серия BWDK-3206 не применяется для одинакового использования типов G и I.

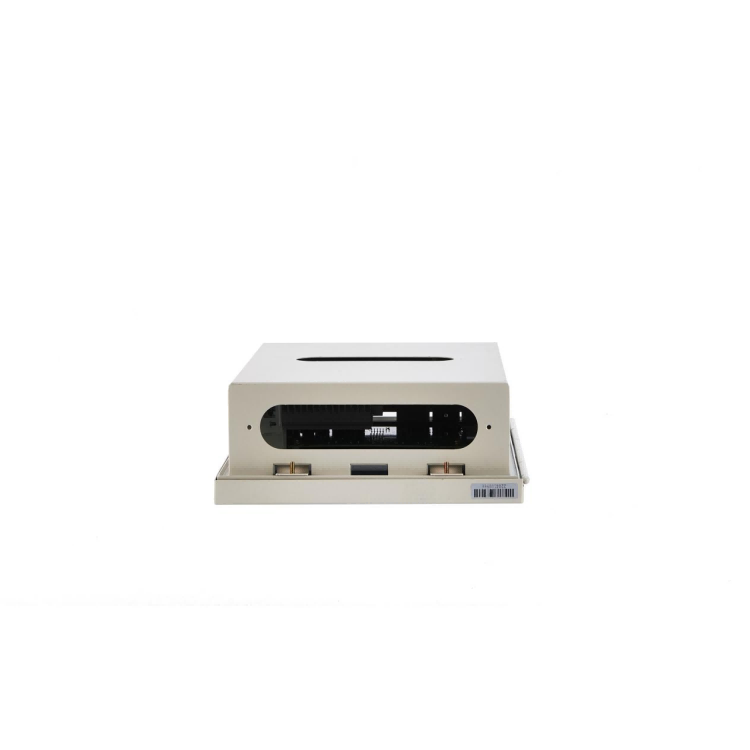

Инструкции по установке (вставная установка)

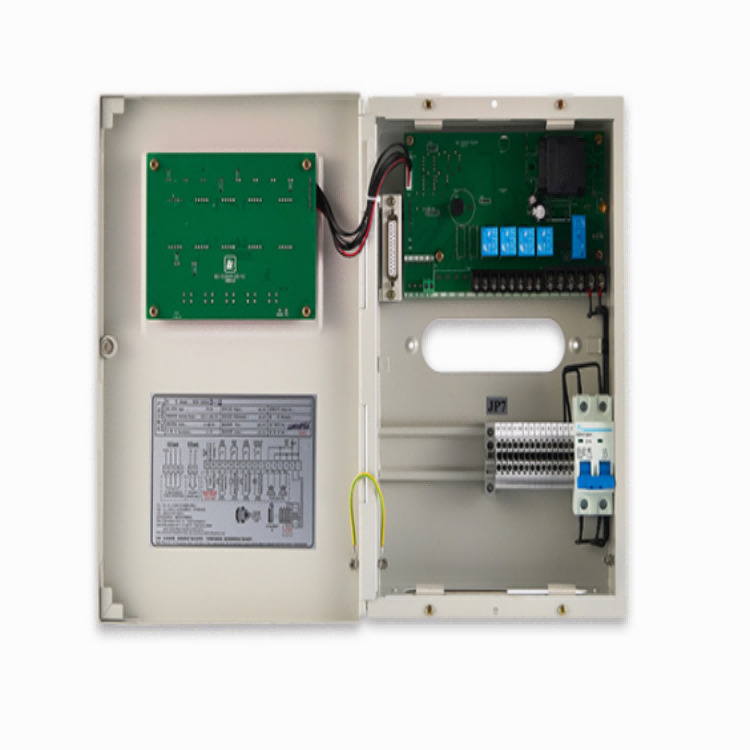

Примечания: Терминал с "JP7" и без кабелей является резервным терминалом. Для резервного терминала нет определения. l

Терминалы 1 и 2 являются рабочим питанием контроллера и подключаются к AC220V (пожалуйста, укажите в заказе, если существуют особые требования).

Терминалы 3, 4, 5 и 6 — это активный выход вентилятора. Пользователи не могут использовать внешнее питание при подключении вентилятора.

Терминалы 11 и 12 являются сигналом выхода дальневосточного вентилятора (пассивный контакт).

Терминалы 13 и 14 являются выходом сигнала тревоги при перегреве (пассивный контакт).

Терминалы 15 и 16 являются выходом аварийного отключения при перегреве (пассивный контакт).

Терминалы 17 и 18 являются выходом сигнала тревоги при неисправности (пассивный контакт).

Терминалы 51 и 52 являются входными сигналами контактов двери (не используйте внешнее питание из-за внутреннего источника питания).

Терминалы 53 и 54 являются коммуникацией RS485 (функции типа F). Модель и количество резервных терминалов отмечаются при заказе товара.
