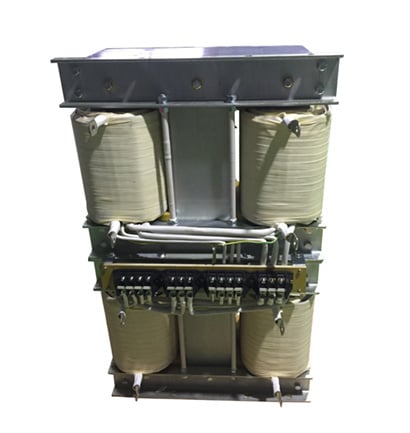

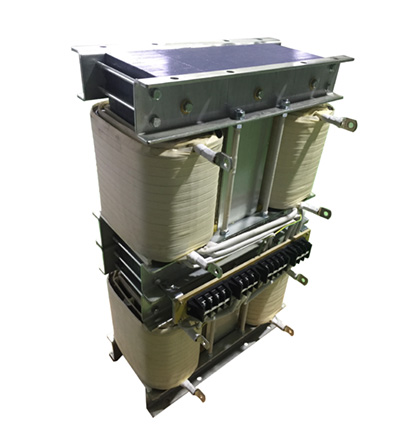

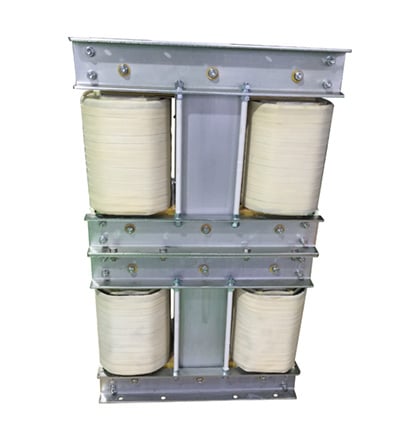

Скотт Подключает Трансформатор

Скотт Коннекшн Трансформатор Подробное объяснение

1. Основная структура и принцип работы

Состав: Состоит из двух независимых однофазных трансформаторов, подключенных в специальной конфигурации для преобразования трехфазной мощности (разница фаз 120°) в двуфазную мощность (разница фаз 90°).

Высоковольтная сторона (трехфазная сторона):

Главный трансформатор (M): Конец высоковольтной обмотки (например, вывод X) соединяется с серединой высоковольтной обмотки другого трансформатора (например, фаза B).

Трансформатор-вынос (T): Высоковольтная обмотка подключается между фазами A и C трехфазного питания, образуя соединение в виде буквы "T" (отсюда название T-соединенный трансформатор).

Низковольтная сторона (двухфазная сторона): Две независимые однофазные обмотки выдают двухфазное напряжение с фазовым сдвигом 90°, непосредственно питая двухфазные нагрузки.

2. Соотношения напряжений и токов

Высоковольтная сторона:

Напряжение главного трансформатора: VM​=VAB​=3​Vфаза (линейное напряжение). Напряжение трансформатора-приманки: VT​=VAC​=2Vфаза (из-за специальной схемы тапинга).

Низковольтная сторона:

Выходное напряжение такое же, как и у стандартного однофазного трансформатора, но с фазовым сдвигом 90° (двухфазная система).

Характеристики тока:

Токи высоковольтной стороны асимметричны из-за T-соединения, что требует сбалансированного дизайна для предотвращения дисбаланса трехфазной системы.

3. Емкость и приложения

Структурная емкость: Эквивалентна двум стандартным однофазным трансформаторам, но оптимизирована для преобразования трехфазного тока в двухфазный.

Требования к нагрузке: Подходит для сбалансированных двухфазных нагрузок (например, двухфазные двигатели, печи). Несбалансированные нагрузки могут вызывать асимметрию тока на стороне трехфазной сети.

4. применения

Промышленное использование: Исторически применялась для приводов двухфазных двигателей, дуговых печей и другой техники, требующей питания с фазовым сдвигом 90°.

Железнодорожные системы: Некоторые электрифицированные железные дороги используют двухфазное питание, где трансформаторы Скотта адаптируют трехфазные сети.

5. преимущества и недостатки

Преимущества:

Простая структура, требующая только двух однофазных трансформаторов.

Эффективное преобразование трехфазного тока в двухфазный.

Недостатки:

Небаланс нагрузки влияет на стабильность трехфазной сети.

Сторона высокого напряжения требует специального дизайна, что увеличивает сложность обслуживания.

6. Сравнение с другими трансформаторами

По сравнению со стандартными однофазными трансформаторами: Соединение Скотта экономит материал, но требует симметричной нагрузки.

По сравнению с трехфазными трансформаторами: Специально разработан для двухфазного выхода, не является универсальным решением.

РЕЗЮМЕ

Трансформатор с соединением Скотта — это эффективное решение для преобразования трехфазной энергии в двухфазную. Его ключевая особенность — высоковольтная сторона, подключенная Т-образно, и низковольтный выход с фазовым сдвигом на 90°. Он идеально подходит для сбалансированных двухфазных нагрузок, но требует внимательного управления нагрузкой, чтобы избежать дисбаланса трехфазной системы.
