Выбор типа (произвольная комбинация E, F, G/I и C)
1. Технические характеристики
- Диапазон измерения: -30.0 ～ 240.0℃
- Точность измерения: Класс точности: Класс 1 (Класс 0.5 для Контроллер температуры , Класс 0.5 для датчика)
- Разрешение: 0.1 ℃
- Диапазон цифровой компенсации ：-19.9℃ ～ +19.9℃
- Кабель датчика ：Pt100 (трёхпроводной)
- Релейный выход: Номинальный ток вентилятора: 10A/250VAC
Номинальный ток управляющего выхода: 7A/250VAC; 5A/220VDC (Сопротивление)
- Аналоговый выходной сигнал ：4 канала 4 ～ 20мА ток
- Связь ：RS485/RS232
- Класс защиты ：IP54
- Условия эксплуатации: Температура окружающей среды: -20℃～+55℃
Относительная влажность: < 90% (при 25℃)
Напряжение питания: 220В переменного тока, 220В постоянного тока, 110В постоянного тока (+10%, -15%) (Опция) Частота питания: 50Гц или 60Гц (±2Гц)
- Монтаж: Настенный
- Исполнительный стандарт: JB/T7631-2005 Электронные терморегуляторы для трансформаторов
Международный стандарт IEC61000-4:2002
Стандарт GB/T17626-2008 для испытаний электромагнитной совместимости и
Измерительная техника
- Сертификация пройдена: ISO9001:2008 Системы менеджмента качества — требования
1. Принцип действия
Схема контроллера
Технические характеристики
1. Условия эксплуатации
Температура окружающей среды: -25℃～+55℃; Относительная влажность: < 95％(25℃);
Частота тока: 50Hz или 60Hz(±2Hz);
Напряжение питания: AC220V(+10%, -15%);
AC380V(+10%, -15%);
(Если при заказе нет специальных указаний, применяется AC220V)
диапазон измерений
-30.0℃～240.0℃
точность измерения
Класс точности: Класс 1 (Класс 0.5 для температурного регулятора, Класс B для датчика);
Разрешение: 0.1℃
потребление электроэнергии температурным регулятором
≤8W
емкость контакта
Емкость контакта вентилятора: 6A/250VAC (cosΦ=0.4);
Емкость выхода управления: 5A/250VAC (сопротивление); 5A/30VDC
6. Стандарты проектирования и производства
JB/T7631-2016 Электронные терморегуляторы для трансформаторов ISO9001:2015 Системы менеджмента качества - требования
3 Функции модели
Выбор типа (любая комбинация между E, F, G/I, L и C)
ТИП |
Функция |
|
LD-B10-C220YI
|

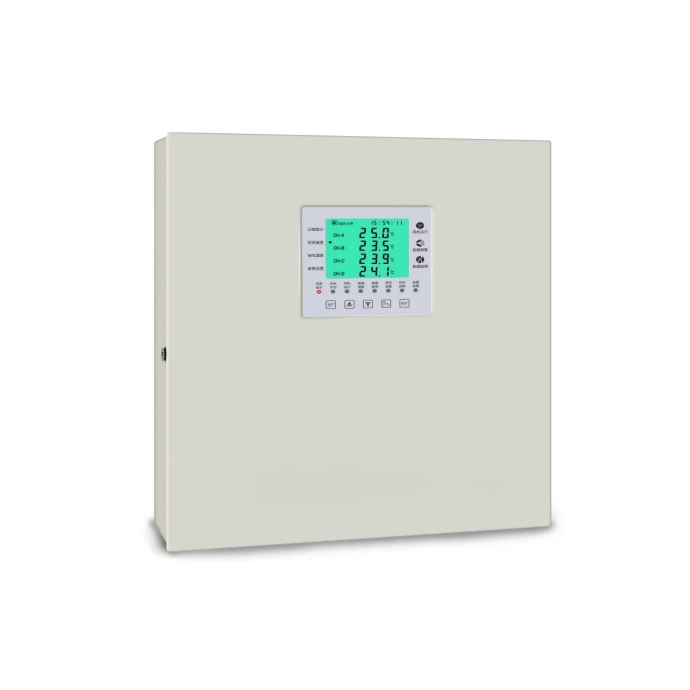

Измерение и отображение 4 каналов, где CH-A, CH-B, CH-C соответствуют трем фазам обмоток трансформатора, CH-D отвечает за температуру сердечника трансформатора. Отображение и выход самотестирования для разомкнутой цепи и неисправности; Отображение и выход сигнала тревоги при превышении температуры; Отображение и выход отключения при превышении температуры; Автоматическое включение и выключение Охлаждающий вентилятор и вывод; Мутуальное переключение между ручным и автоматическим управлением вентилятором; Передача сигнала работы вентилятора; Цифровая компенсация для каждого канала; Сохранение данных при отключении питания; Запуск по таймеру
и остановка вентилятора; Тревога при потере питания; Тревога при неисправности вентилятора.
|
LD-B10-C220YEI |
То же, что и LD-B10-C220YI, с добавлением независимого 4-канального 4~20mA
аналоговый выход тока.
|
LD-B10-C220YFI |
То же, что и LD-B10-C220YI, с добавлением последовательного интерфейса RS-485/232
функция коммуникации. (Дистанция связи менее 1200 м).
|
LD-B10-C220YI+BS |
То же, что и LD-B10-C220YI, с добавлением сигнализации о контакте двери. |
Панель
ЖК-дисплей и индикаторные лампы
ЖК-дисплей: измерительные каналы, значения измерений, параметры и время. Индикатор "Power": показывает подачу питания контроллера.
Индикатор "Hand": показывает работу вентилятора в ручном режиме. Индикатор "Fan Run": показывает состояние остановки и работы вентилятора. Индикатор "Alarm": показывает тревогу при перегреве катушки. Индикатор "Trip": показывает отключение при перегреве катушки. Индикатор "Core": показывает тревогу при перегреве ядра. Индикатор "Fan Fault": показывает неисправность вентилятора.
Свечение «Неисправность»: указание на неисправность контроллера и датчика.
Общие сведения о устранении неисправностей на месте
Признаки неисправности |
Возможные причины |
Методы устранения |
Экран не загорается после подачи питания. |
Линия питания не подключена
правильно или низкое напряжение.
|
Проверьте наличие входного напряжения. |
«-OP-» мигает в фазе X, а индикатор неисправности включен. |
- Датчик ослаблен или имеет плохой контакт.
- Датчик поврежден.
|
- Закрепите винт соединительного узла датчика.
- Замените датчик.
|
«-OH-» мигает в фазе X, и индикатор неисправности включен. |
Температура выходит за верхний предел измерения или датчик
имеет повышенное сопротивление контакта в цепи измерения.
|
Устраните сопротивление контакта проводов. |
«-OL-» мигает в фазе X, и индикатор неисправности включен. |
Температура выходит за нижний предел
измерительная петля или датчик измерения замкнута.
|
Проверьте измерительную линию датчика. |
«-Er-» мигает в температурном контроллере, и индикатор неисправности включен. |
Внутренний параметр настройки
изменен или внутренняя неисправность температурного контроллера
|
Свяжитесь с производителем немедленно. |
Вентилятор запускается сам по себе до достижения температуры старта. |
- В режиме ручного запуска.
- Функция таймера включения/выключения вентилятора активируется.
|
- Выключите вентилятор, нажав .
- Нормальное состояние.
|
Не удалось выключить вентилятор вручную после ручного запуска вентилятора. |
Измеренное значение температуры находится точно между положительным и
отрицательным значениями задержки вентилятора.
|
Нормальное состояние.
|
Несоответствие температур измерений трех фаз |
Разница в глубине закрепления терморезистора. |
Отрегулируйте фиксированное тепловое сопротивление. |
