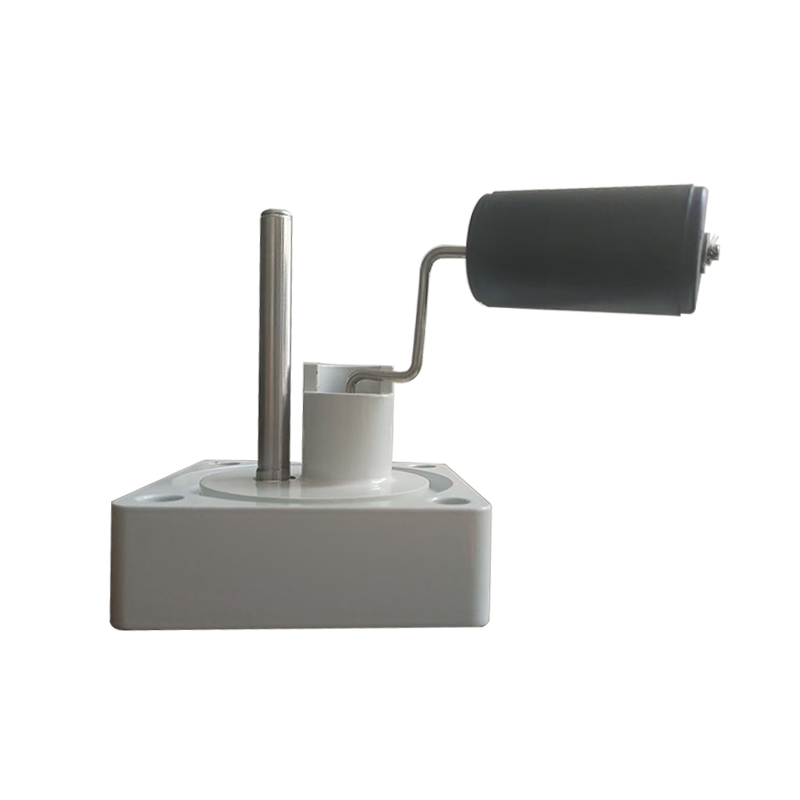

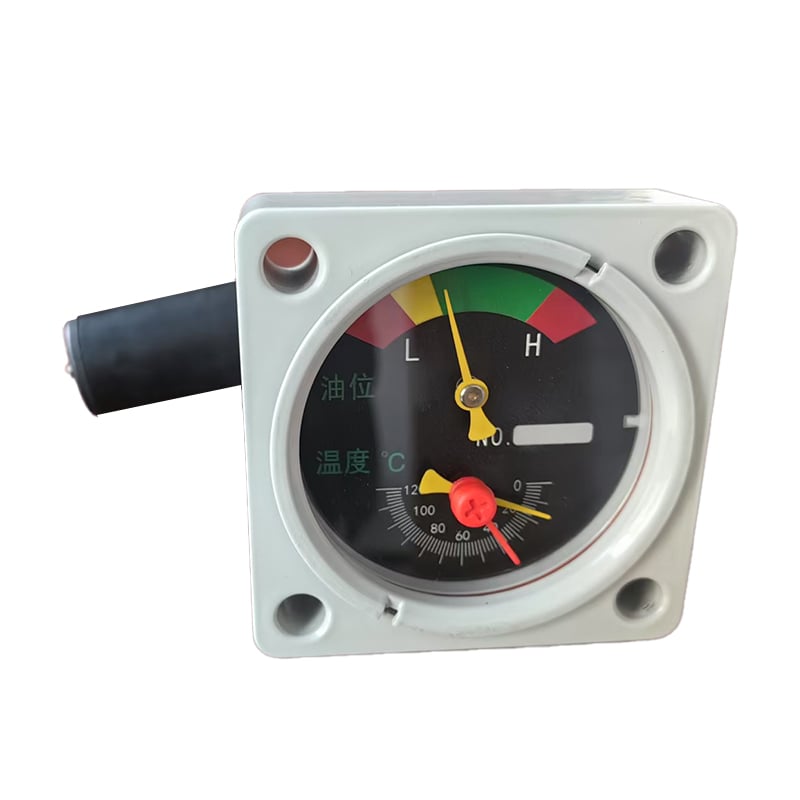

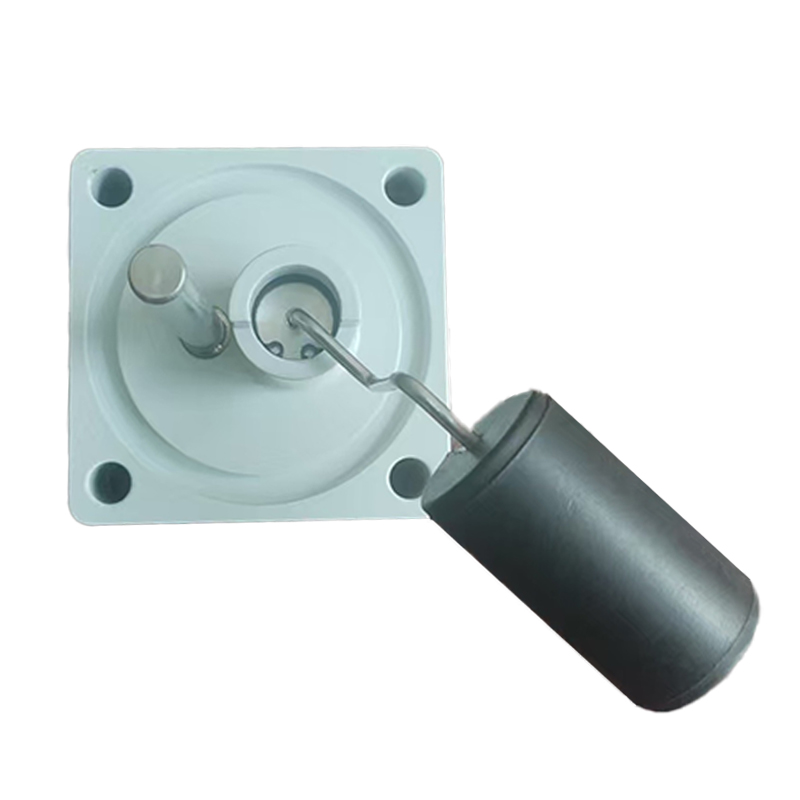

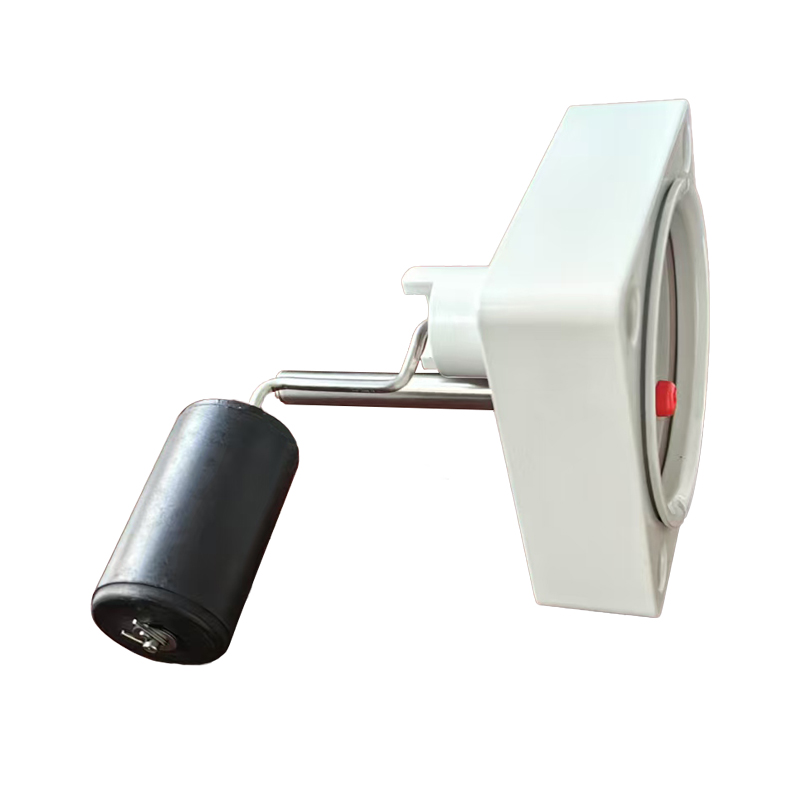

Dönüşümci entegre yağ seviyesi sıcaklık göstergesi YWZ2-80TH

2.1. Çevresel sıcaklık: -45 ℃~+70 ℃, çalışma sıcaklığı:- 45℃～+120℃; 2.2. Göreceli nem: Hava sıcaklığı 25 ℃ olduğunda, göreceli nem %90'ı geçmemelidir.

2.3. Yağ sıcaklığı 120 ℃'yi geçmemelidir.

2.4. Şiddetli titreşim ve çarpmalar olmayan yerler.

2.5. Yağ seviyesi gösterim hatası: tüm disk boyunca ± 2.5%'ten az.

2.6. Sigítma performansı: 200kPa.

2.7. Koruma düzeyi: IP55.

2.8. Uzun süreli kararlılık: en az 10000 çevrimden az değil.

2.9. Yağ sıcaklığı ölçüm aralığı: 0-120 ℃

2.10. Yağ sıcaklığı gösterim doğruluğu: Seviye 2.5

Önlemler

3.1. Bu yağ seviyesi sıcaklık göstergesi bir hassasiyet aletidir ve tüm göstergeçler fabrikadan çıkılmadan önce kalibre edilmiştir. Herhangi bir sorun varsa, lütfen şirketimizle zamanında iletişime geçin; Eğer saat vücutlarını kendiniz ayıklarsanız ve yeniden monte ederseniz, sonuçlar sizin tarafından taşınmalıdır;

3.2. Bu ürün bir hassasiyet aletidir ve sert darbelerden veya ciddi bir şekilde sallanan bir ortamda uzun süreli çalışmadan kaçınılmalıdır;

3.3. Ölçülen yağ seviyesindeki ciddi dalgalanmalardan kaçının;

3.4. Sayfa üzerindeki yağ seviyesi bölümü yalnızca imlecin ve yüzeyle arasındaki göreli konumu göstermektedir. Yağ seviyesini doğru olarak belirlemek için, yüzeynin konumuna veölçer sapının uzunluğuna dayalı hesaplamalar yapmak gerekir. Yağ seviyesi göstergesini yüklemeden önce aşağıdaki kontroller yapılmalıdır:

3.5.1 İmleç hareketinin yüzeyle hareketiyle uyup uymadığını kontrol edin;

3.5.2 İmleçin düzgün ve esnek bir şekilde döndüğünden emin olun;

3.5.3 Saat camının iyi kapalı olduğundan emin olun;

YWZ □-□ □

Çevresel koşullar, özel talimatlar

Belirtim (dış kontur)

Tasarım Numarası Y:

W

Z:

Y: Yağ seviyesi göstergesi; W: Sıcaklık ölçeri; Z: İşaretçi tipi

Örnek açıklama: YWZ2-80TH ikinci tasarım, 80mm dış konturu ve nemli ve sıcak bölgeler için uygun entegre bir yağ seviyesi ve sıcaklık göstergesi içerir.

Kurulum Boyutları Şeması
