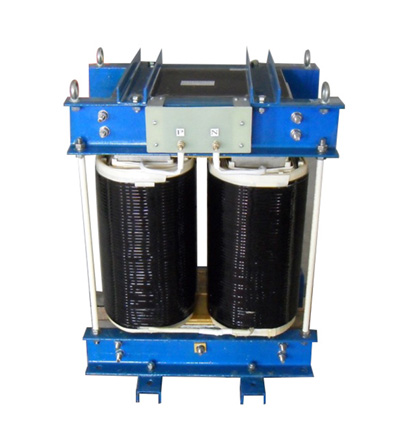

Dc Reaktör Dengeleme Reaktörü

DC Reaktör (Düzleştirme Reaktörü) Teknik Özeti

Temel fonksiyonlar

Harmonik Bastırma: DC tarafında olan AC dalgıçlığını (20–150Hz) sınırlar (tipik ≤ adımlı akımın %10'u).

Güç Faktörü Artışı: Girdi PF'yi 0.75'ten 0.95'e çıkarır (50Hz çalışması).

Akım Sürekliliği: Düzleştirici sürekliliğini önlemek için minimum kritik akımı korur.

Ana Özellikler

Indüktans: 1–30 mH (inverter güç derecelendirmesiyle değişir)

Akım Derecesi: 100–3000 A

Gerilim Düşüşü: <2% derecelendirilmiş gerilim

Uygulama Szenaryoları

Sınıf A (Zorunlu Kurulum):

Izgara THDv >5% veya kısa devre kapasitesi >40× inverter derecelendirmesi

Çoklu inverter paralel sistemler (≥3 birim)

Sınıf B (Önerilen Kurulum):

Transformer kapasite >10× inverter derecesi (empedans <4%)

Gerilim dengesizlik oranı: 1.8–3%

Sınıf C (Seçmeli Kurulum):

Reaktif güç telafi sistemleri (anti-rezonans gereklidir)

Uzun kablo beslemeleri (>100 m)

Kurulum Kılavuzları

Tersleyiciye uzaklık: <5 m (hat indüktans etkilerini minimize etmek için)

Kondansatörlerden uzaklık: ≥3× cihaz uzunluğu

IGBT anahtarlaması frekansı için optimize edilmelidir (tipik olarak 2–8 kHz)

Koruma Özellikleri

İçerilen sıcaklık sensörleri (85°C alarm, 105°C seyahat)

Izolasyon sınıfı: F (155°C)

Boyutlandırma Formülü:L min =( 2π⋅f⋅ΔIΔU)⋅K(ΔU: izin verilen dalga gerilimi, f: dalga frekansı, ΔI: izin verilen dalga akımı, K: güvenlik faktörü 1.2–1.5)

Performans Avantajları:

Giriş harmonik akımını %40–60 azaltır

Kapasitör termal kayıplarını %15-%25 azaltır

Karmaşık harmonik azaltma için IEEE 519-2014 standartlarına uygun.
