Piling uri (libreng kombinasyon ng E, F, G/I at C)

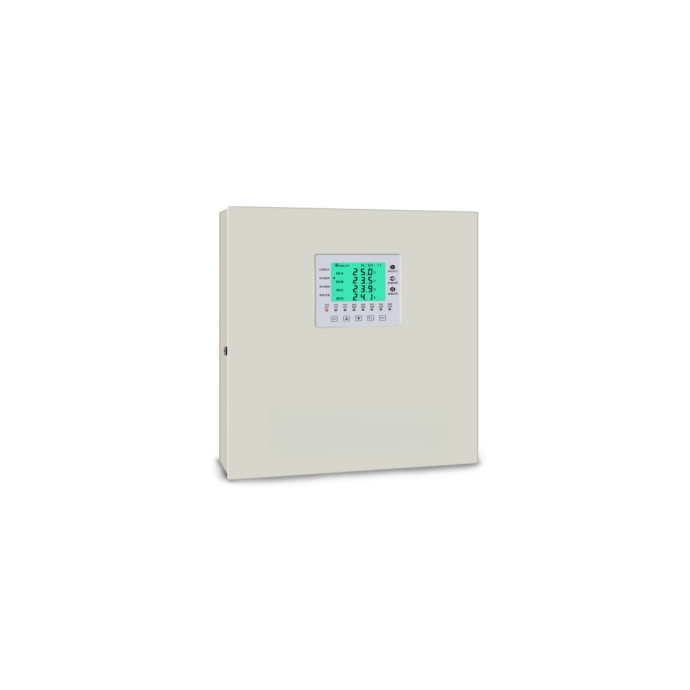

- Ang Tagapag kontrol ng temperatura
- Ang ensambles ng sensor
- Ang instruksyon
2 Ang teknikal na especificasyon
1. Mga kondisyon sa pag-operate
Temperatura ng paligid: -25℃～+55℃; Kagubatan: < 95％(25℃);
Frekwentse ng kuryente: 50Hz o 60Hz(±2Hz);
Voltage ng kuryente: AC220V(+10%, -15%);
AC380V(+10%, -15%);
(Kung walang partikular na pahiwatig sa oras ng pag-order, ang AC220V ay gagamitin)
2. Alakhan ng pamamaraan
-30.0℃～240.0℃
3. Katumpakan ng pamamaraan
Berkar ng katumpakan: Berkeng 1 (Berkeng 0.5 para sa temperature controller, Berkeng B para sa sensor);
Resolusyon: 0.1℃
4. Konsumo ng enerhiya ng temperature controller
≤8W
5. Kapasidad ng kontak
Kapasidad ng kontak ng bantay hangin: 6A/250VAC (cosΦ=0.4);
Kababilitya ng output ng kontrol: 5A/250VAC (Resistensya); 5A/30VDC
6. Pamantayan sa disenyo at produksyon
JB/T7631-2016 Elektronikong Thermokontrol para sa Transformer ISO9001:2015 Sistemang Pangkalidad - kinakailangan
3 Kagamitan ng modelo
Pagsasalin ng uri (anumang kombinasyon sa pagitan ng E, F, G/I, L at C)
LD-B10-C |
Serye bilang ng kontroler |
220: Enerhiya
suporta AC220V
380: Enerhiya
suplay
Ang AC380V
|
D ：Pamantayan na uri
E ：D+4~20mA corrent
output
F ：D+RS485
communication
G：D+1 channel temperatura ng paligid na pag-uukol at pamamahala
I ：D+1 channel pag-uukol at pamamahala sa temperatura ng bakal na core
L：Kamalian sa bente
C：D+PTC alarm sa sobrang init (opsyonal) PTC trip sa sobrang init (opsyonal)
|
3. Sensing Cable Assembly
(1)D25 sensing cable (3-wire system), Cable length tolerances: ±2.5%
(2)Sensory
A.Pt100 platinum resistor ay isang thermo-resistor na may mas mabuting linearity sa saklaw ng -30.0℃~240.0℃ at nakakamit ang mga kinakailangan para sa Grade B na itinakda sa GB/T8622-97-- Teknikong Espekimen at Talahanayan ng Ugnayang Pang-industriya para sa Platinum Resistance.
B.Kabuuang sukat: Ф4mm×40mm
(3)Kontrol na pagsasama-sama ng Pt100 at PTC sa alarm ng sobrang init at signal ng trip ng sobrang init (opsyonal na funktion)
A.Pagpapaliwanag ng PTC
PTC ay isang abreviatura para sa positive temperature coefficient thermistor, na isang semiconductor resistor na may tipikal na sensitibidad sa temperatura. Kapag ang temperatura ay humahaba sa isang tiyak na halaga (Tiyak na punto ng temperatura na hindi ma-adjust), ang resistance value nito ay aangat impulsibo habang tumataas ang temperatura, i.e., pagbabago ng resistance.
B.Logikal na relasyon ng interlock kontrol ng Pt100 at PTC
a.Interlock kontrol ng Pt100 at PTC sa over-temp alarm
Kapag ang temperatura na tinukoy ng Pt100 ay lumampas sa limita ng alarm para sa sobrang init, kasama noon, nakakarating ang PTC sa punto ng alarm para sa sobrang init at nagbabago ang resistensya. I-output ang signal ng alarm para sa sobrang init.
b.Kontrol interlock ng Pt100 at PTC sa over-temp trip
Kapag ang temperatura na tinukoy ng Pt100 ay lumampas sa over-temp trip value, pati na rin, nakarating ang PTC sa punto ng over-temp trip at ang resistensya ay nag-mutate. I-output ang signal ng over-temp trip.
