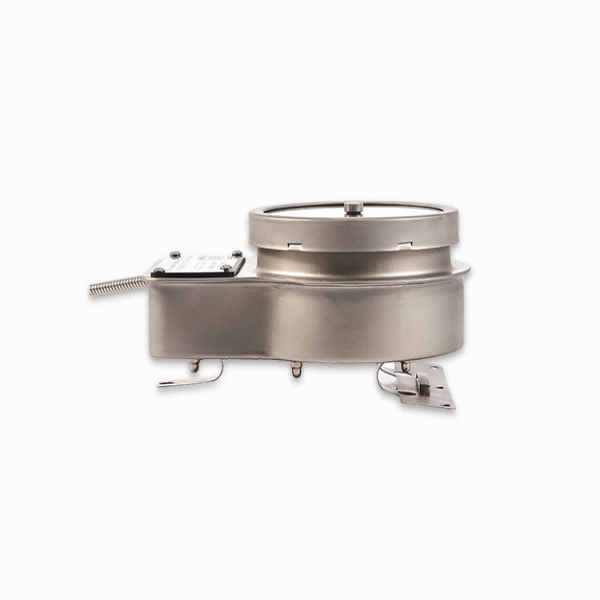

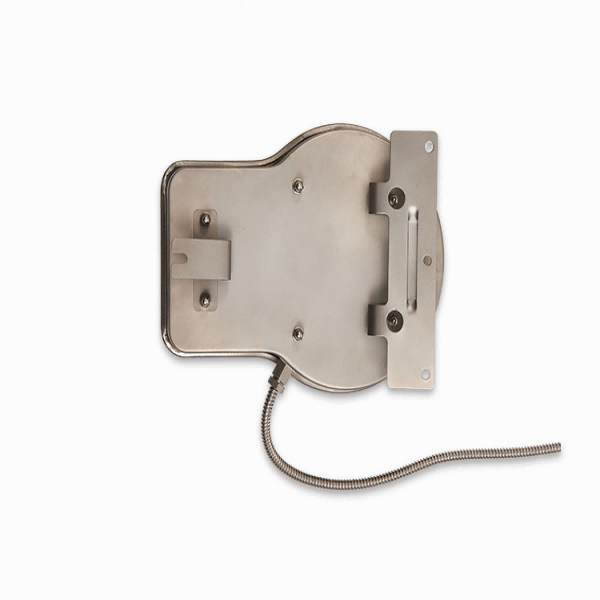

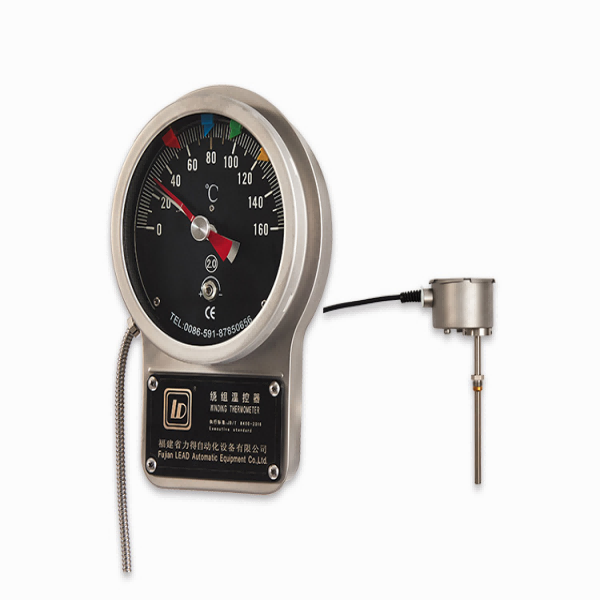

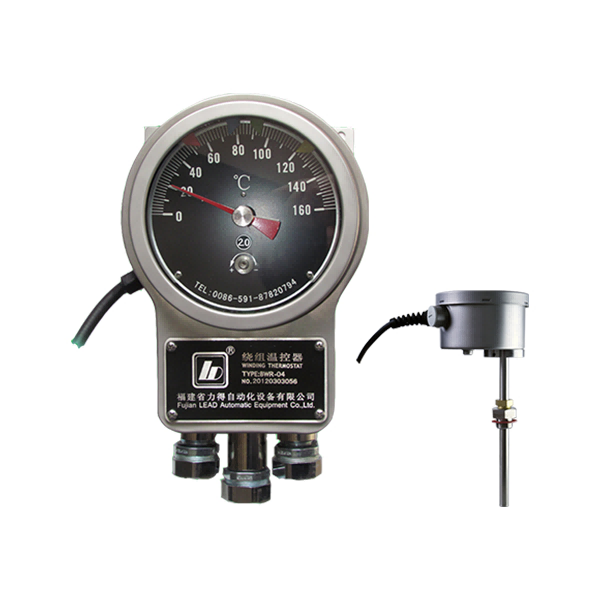

Ulja zalićeni transformator BWR-04 Indikator temperature

Kako se temperatura ulja na vrhu velikog transformatora značajno kaže iza temperature zavojnica, prebacivanje hlađenja transformatora signalom temperature zavojnica može poboljšati njegovo ponašanje brzo i učinkovito. Zbog toga veliki transformatori obično menjaju sistem hlađenja koristeći signal temperature zavojnica. Međutim, direktno merenje temperature zavojnica snage transformatora je izazvalo probleme vezane za visokonapornu izolaciju. Stoga se trenutno široko koristi tehnika termičke simulacije bazirana na IEC 354 Pratnom vodiču za uljeopunjenje transformatora kako bi se neposredno izmerila temperatura zavojnica transformatora. Prema IEC 354, temperatura zavojnica transformatora (Tw) jeste zbir temperature ulja (To) na vrhu transformatora i temperature razlike između bakra i ulja (Two), tj., Tw=To+Two; pri čemu se temperatura ulja može odrediti merenjem pomoću pritiska termodžaka, ali podaci o temperaturnoj razlici između bakra i ulja, koja varira sa opterećenjem transformatora, moraju biti dobijeni kroz termičku simulaciju.
