Típus kiválasztása (tetszőleges kombináció E, F, G/I és C közül)

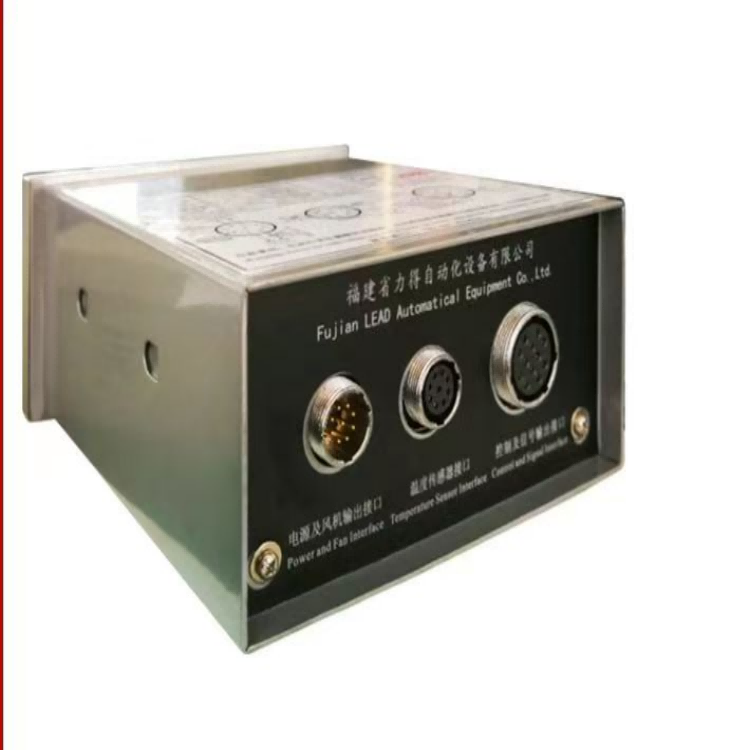

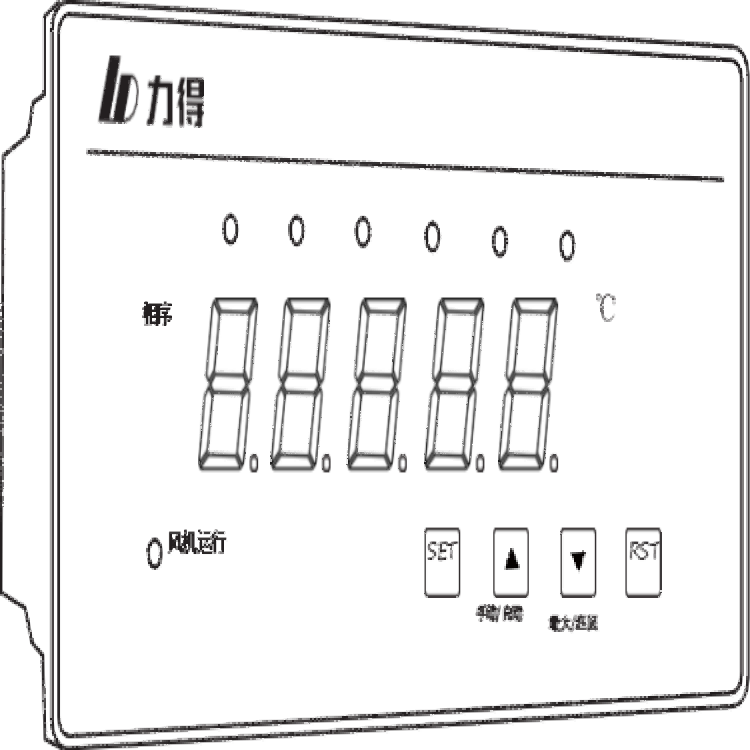

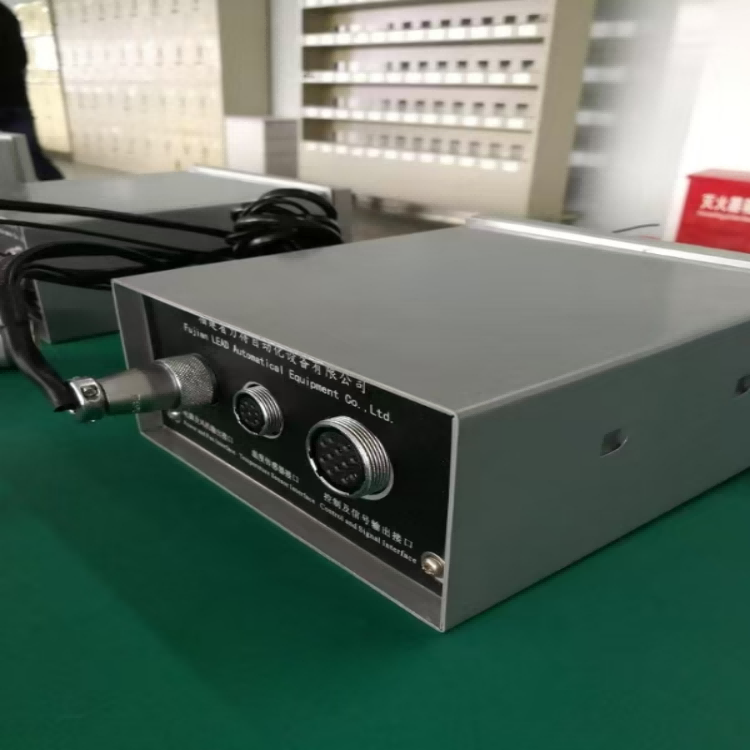

- A Hőmérséklet-szabályozó
- A szenzorcsomag
- Az utasítás
2 A technikai specifikáció
1. Működési feltételek
Környezeti hőmérséklet: -25℃～+55℃; relativesz páratartalom: < 95％(25℃);
Áramfolyamat gyakorisága: 50Hz vagy 60Hz(±2Hz);
Áramfeszültség: AC220V(+10%, -15%);
AC380V(+10%, -15%);
(Ha a rendelés során nincs külön jelzés, érvényes az AC220V)
2. Mérési tartomány
-30.0℃～240.0℃
3. Mérési pontosság
Pontossági osztály: Osztály 1 (Osztály 0.5 a hőmérséklet-vezérlőre, B osztály a szenzorra);
Felderítés: 0.1℃
4. A hőmérséklet-vezérlő fogyasztása
≤8W
5. Kapcsoló kapacitás
A ventilátor kapcsolási kapacitása: 6A/250VAC (cosΦ=0.4);
A vezérlési kimenet kapacitása: 5A/250VAC (ellenállás); 5A/30VDC
6. Tervezési és gyártási szabványok
JB/T7631-2016 Elektronikus hőérzékelők tranzformátorekhez ISO9001:2015 Minőségmenedzsment-rendszer - követelmények
3 Modell funkció
Típus kiválasztása (bármilyen kombináció E, F, G/I, L és C között)

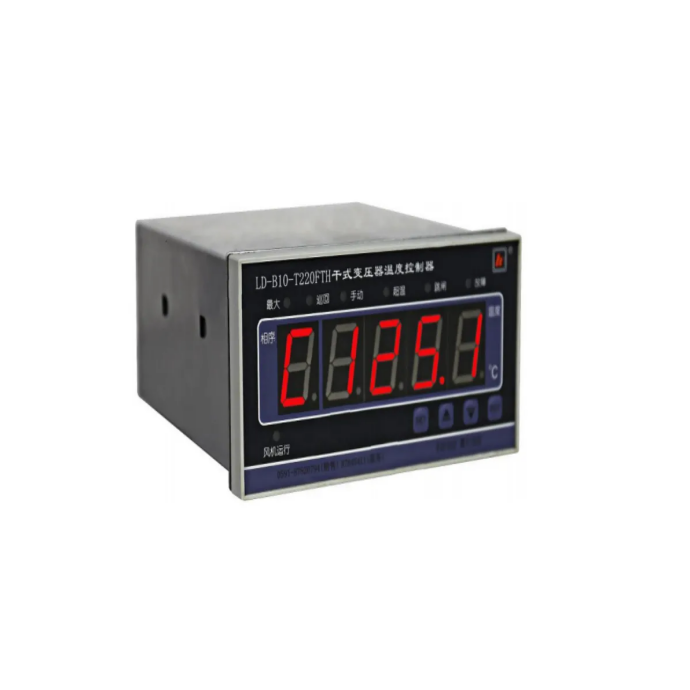

LD-B10-T |
Ellátási szám |
220: Áramellátás
aC220V
380: Áramellátás
ellátás
AC380V
|
D ：Következő típus
E ：D+4~20mA áram
kimeneti
F ：D+RS485
kommunikáció
G：D+1 csatornás környezeti hőmérés és vezérlés
I ：D+1 csatornás vasmagmérés és vezérlés
L：Ventilátor hiba
C：D+PTC túlmelegedési riasztás (választható) PTC túlmelegedési útvonal (választható)
|
3. Érzékelés Kábel Összeszerelés
-
D25 érzékelés kábel (3-szál rendszer), Kábel hosszúság toleranciák: ±2.5%
(2)Érzékelő
A.Pt100 platinium ellenálló egy lineárisabb termo-ellenálló a tartományban -30,0℃~240,0℃ és megfelel az GB/T8622-97 B osztály követelményeinek – Ipari Platinium Ellenállás Technikai Speifikáció és Hivatkozási Táblázat.
B.Egész méret: Ф4mm×40mm
(3)Pt100 és PTC interlock vezérlése túlmelegzési riasztási és túlmelegzési kijárati jeleken (választható funkció)
A. PTC magyarázata
PTC rövidítése a pozitív hőmérsékleti tényezős ellenállásnak, amely egy szemikválószeres ellenállás, amelynek van tipikus hőérzékenysége. Amikor a hőmérséklet meghalad egy bizonyos értéket (rugalankodhatatlan rögzített hőpont), az ellenállás értéke impulzus szerűen nő a hőmérséklet növekedésével, azaz ellenállási mutáció.
B. Pt100 és PTC interlock vezérlésének logikai kapcsolata
a. Pt100 és PTC interlock vezérlése túlmelegzési riasztáskor
Amikor a Pt100 által mérte hőmérséklet meghaladja a túlmelegzési riasztási értéket, emellett a PTC eléri a túlmelegzési riasztási pontot, és az ellenállás mutációra kerül. Túlmelegzési riasztási jel jelenik meg.
b. Pt100 és PTC interlock vezérlése túlmelegzési kijárattal
Amikor a Pt100 által mértező hőmérséklet meghaladja az túlmelegedési útvonal értékét, emellett a PTC eléri a túlmelegedési útvonal pontját és az ellenállás megváltozott. A túlmelegedési útvonal jele ki lesz adva.
