کنترلر دما BWDK-3208BE برای تجهیزات خشک BWDK-3208BE

دستورالعمل نصب (نصب درونی)

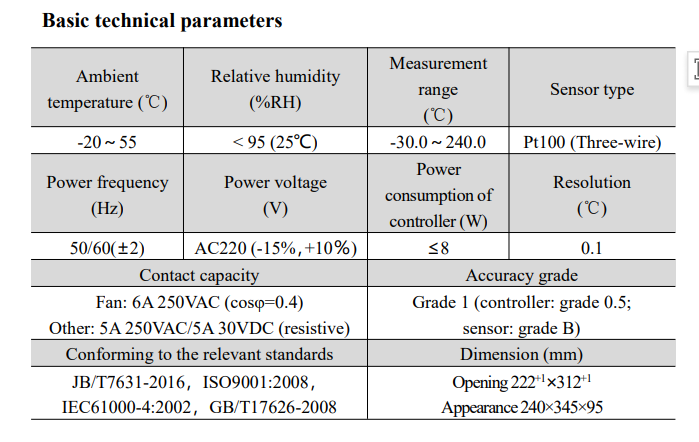

معیارهای فنی

1. برد اندازه‌گیری: -30.0℃ تا 240.0℃

2. درجه دقت: درجه 1 (درجه 0.5 برای تنظیم‌کننده دما، درجه B برای حسگر)

3. تفکیک‌پذیری: 0.1℃

4. دمای محیط: -40℃ تا +60℃

5. ولتاژ تغذیه: AC220V±10% (50Hz/60Hz)

6. مصرف برق: 8W

7. سنسور: سه (چهار) رزیستور ترمومتر پلاتین Pt100، سه ترمیستور PTC

8. کنترل ظرفیت خروجی: 10A/220VAC (رزیستانس)

9. وزن: ＜3کیلوگرم

10. ابعاد کلی ثermo-regulator: 260mm×200mm×85mm (ارتفاع×عرض×عمق)

11. خروجی مجازی: جریان 4~20mA

12. خروجی دیجیتال: واسط ارتباطی سریال RS485

ویژگی‌ها

1. نمایش دایره‌ای سه بوبین (و دماي هسته آهنی) یا نمایش بیشینه مقدار

توابع.

2. تابع کنترل فن. شروع و متوقف کردن فن به صورت خودکار بر اساس مقدار تنظیم شده به منظور اطمینان از امنیت کار ترانسفورماتورهای خشک در دمای عادی. فن زمانی شروع می‌شود که بالاترین دما بین سه نقطه حداکثر باشد

می‌تواند در دمای طبیعی به صورت ایمن کار کند.

فازها مقدار تنظیم شده برای شروع فان را عبور می‌دهد، یا فان را به صورت دستی شروع کنید. در همان زمان، پنل 'فان'

نمایشگر نوری.

2.1MOSTAT می‌تواند 1 تا 6 فان را متصل کند یا هیچکدام را متصل نکند. اگر فان‌ها وجود داشته باشد، وقتی فان‌ها شروع به کار کنند،

نمایشگر LED متناظر سبز می‌شود.

2.2 اگر خرابی فاز فان رخ دهد، نمایشگر LED متناظر قرمز می‌شود و هشدار داده می‌شود. اگر تعداد فان‌های متصل کمتر از 6 باشد،

lED مربوط به فان‌های غیرمتصل روشن نخواهد بود. اگر تعداد فان‌های خارجی کمتر از 6 باشد، تعداد فان‌ها باید برابر با تعداد واقعی فان‌ها تنظیم شود، و فان باید

از شماره 1 شروع به اتصال شود.

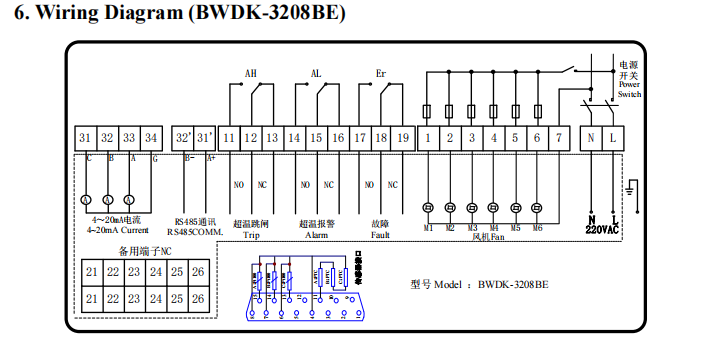

3. عملکرد هشدار دمای بالا. وقتی دما بالاترین دما در بین هر سه فاز مقدار تنظیم شده برای هشدار دمای بالا را عبور دهد،

نمایشگر LED 'Over-temp' روشن می‌شود و هشدار می‌دهد و

فان

ترمینال ((14, 15, 16) یک سیگنال سوئیچ را صادر می کند.

۴. از کارايي گرما زياد وقتی بالاترین دمای هر سه فاز از مجموعه

مقدار حرکت بیش از حد، چراغ LED "Trip" با آژیر هشدار و ترمینال ((11, 12, 13)

يه سيگنال سوئيچ رو صادر ميکنه هنگامی که بالاترین دمای کویل افزایش یافته است حد پیش تنظیم شده برای 6 ثانیه، آن را ارسال خواهد کرد

يه سيگنال هشدار

۴.۱ اگر سنسور PTC استفاده شده باشد، پایانه های خروجی Auto-Power-Cut فعال نمی شوند مگر اینکه هر دو دستگاه از یک دستگاه استفاده کنند.

انواع سنسورها، PT100 و PTC، درجه حرارت کویل ها را تشخیص داده اند که حد پیش تعیین شده را برآورده می کند، بنابراین

افزایش قابلیت اطمینان از عملکرد Power-Cut.

پنجم تابع هشدار خطا ترموستات هنگامی که در ترموستات نقص وجود دارد، شاخص LED "نقص" روشن می شود

با آژیر و ترمینال (17, 18, 19) یک سیگنال سوئیچ را صادر می کند.

5.1 رنگ های مختلف نشان دهنده خطای ترموستات فاز مختلف است: زرد نشان دهنده فاز A، سبز

نشان دهنده فاز B، قرمز نشان دهنده فاز C است. اگر روشن نباشد، ترموستات به طور طبیعی کار می کند.

5.2 oP- نشان دهنده مدار باز سنسور است، -oL- نشان دهنده مدار کوتاه سنسور در دمای

منطقه نمايش

5.3 در صورت وجود خطای فازی یا دو فازی در ترموستات، فن بر اساس

سیگنال دمای سنسور وقتي که سنسور سه فاز خراب بشه، فن فوراً روشن ميشه.

۶. تابع تنظیم پارامتر شما می توانید ارزش فن توقف و شروع، ارزش آلارم بیش از حد دمایی،

مقدار سفر بیش از حد، زمان فن، آدرس ارتباطی، نرخ باد و تعداد فن

کنترل شده توسط مستقیم از طریق کلید. اونايي که ارزش رو مشخص ميکنن وقتي برق خاموش ميشه، صرفه جويي ميکنن.

23

هفتم کنترل دستی فنکشن با فشار دادن روی کلید "دستور" فن را به صورت دستی شروع کنید. اين خصوصيت

همچنین به عنوان یک عملکرد تست سرگرم کننده در دسترس است.

8. فن رو با يه تابع تايمر روشن کن 0 تا 255 ساعت می تواند به صورت خودسرانه تنظیم شود (اگر 0 تنظیم شود، به این معنی است که هیچ تایمر

عملکرد). بعد از اينکه زمان معمول رسيد، فن يک دقيقه شروع ميشه. 24 ساعت توسط کارخانه ما تنظیم شده

نه با تابع "صندوق سياه" ترموستات ها به طور خودکار دمای لحظه ای سه

- قبل از قطع برق. براي اينکه از قطع برق و تغيير اطلاعات حافظه دوباره اجتناب کنيم

اگر دمای برق قبل از خاموش شدن کمتر از 80 درجه سانتیگراد باشد، دمای اصلی ثبت شده را به روز نگرداند.

ده تا بالاترين درجه حرارت تاريخ ثبت بالاترین دمای هر مرحله از زمان روشن شدن، به

سوال آماده کن

دستورالعمل‌های عملیاتی

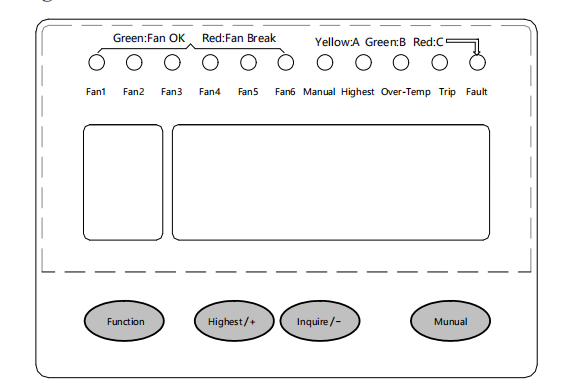

۱. قدرت اول: ترموستات در حال نمایش دمای فاز A، B، C (d آهن هسته دایره ای

اندازه گیری/ دمای محیط) به صورت دایره ای هنگامی که قدرت روشن و خود آزمایش به پایان می رسد. اگه

ترموستات به سنسور متصل نشده، فن به طور خودکار شروع می شود.

۲. حداکثر ارزش و دایره ای ارزش نمایش سوئیچ: ترموستات مقدار حداکثر وارد خواهد شد

با فشار دادن کلید "بالاتر/+" در حالت نمایش دایره ای و چراغ های شاخص "بالاتر"

بالاترین دمای 3 پیچ و تاب را نشان می دهد و برعکس.

۳. شروع فن به صورت دستی: ترموستات با فشار دادن کلید "دستی" در زیر، فن را به صورت دستی شروع می کند.

حالت کار عادی و چراغ های "دستی" ؛ و برعکس.

۴. عملکرد پرس و جو داده های خاموش: با فشار مداوم کلید "پرس و جو/-" ترموستات

نمایش درجه حرارت فاز A، B، C به صورت متوالی (d اندازه گیری دایره ای هسته آهن/درجه حرارت محیط) قبل از خاموش کردن و حداکثر دمای تاریخی فاز A، B، C.
