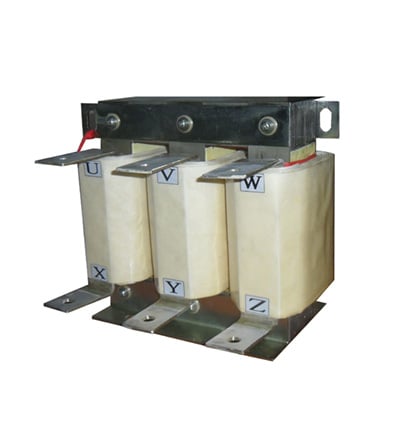

Alcance de Aplicación
1. La fuente de alimentación provoca interferencias significativas en otros equipos (interferencias, sobretensión)
2. Desbalance de voltaje interfase > 1.8% del voltaje nominal
3. Líneas de extremadamente baja impedancia (potencia Transformador es más de 10 veces el valor nominal del convertidor de frecuencia)
4. Múltiples inversores de frecuencia instalados en una sola línea para reducir la limitación de corriente
5. Uso de capacitores de corrección del factor de potencia (cosφ) o unidades de corrección del factor de potencia
Desglose Técnico Detallado
1. el derecho de voto. Funciones básicas
Supresión armónica
- Aislamiento bidireccional: Bloquea los armónicos de la red para que no entren en el convertidor de frecuencia y evita que los armónicos generados por el convertidor (por ejemplo, 5º, 7º, 11º) contaminen la red.
- Especialmente efectivo para armónicos de alta frecuencia provenientes de la rectificación IGBT.
Estabilización de Voltaje/Corriente
- Protección contra sobretensiones: Suprime las sobretensiones transitorias (por ejemplo, rayos, sobretensiones por conmutación).
- Balance de fases: Ajusta automáticamente el desequilibrio de corriente de fase (umbral: 1,8 %), reduciendo la pérdida de energía en un 3-5 %.
- Limitación de corriente: Mitiga los sobrecorrientes de baja impedancia causados por transformadores de gran capacidad (10 veces el valor nominal del conversor de frecuencia).
2. Aplicaciones típicas
- Escenarios industriales: Molinos de laminación, grúas y otro equipo de alta corriente (sistemas ≥400V\/50Hz).
Entornos de rejilla sensibles:
- Líneas con capacitores de corrección del factor de potencia (previene la resonancia).
- Sistemas en paralelo con múltiples convertidores (previene interferencias mutuas).
- Instalaciones con requisitos estrictos de THD (<5%), como entornos médicos/laboratorios.
3. Ventajas técnicas
- Regulación adaptativa: Responde a fluctuaciones de la red en tiempo real (a nivel de 10ms).
- Alta compatibilidad: Soporta topologías de rectificación multipulsión (12-pulsos, 18-pulsos, etc.).
- Mejora de la eficiencia energética: Reduce las pérdidas del motor en un 15-20% mediante el equilibrio de la corriente trifásica.
4. Líneas de selección
Consideraciones clave:
1. Capacidad de cortocircuito del sistema (instalación obligatoria si >20kA).
2. Nivel de THD existente (recomendado si >8%).
3. Características de la carga (prioridad para dispositivos que se encienden y apagan con frecuencia).
Este dispositivo integra esencialmente el filtrado activo y la compensación de potencia reactiva en un regulador de potencia inteligente, lo que lo hace valioso en campos emergentes como la integración de energías renovables en la red eléctrica y las fábricas inteligentes. En la práctica, se recomienda realizar comprobaciones periódicas de imágenes térmicas en los componentes de inductores.
