اختيار النوع (الجمع العشوائي بين E، F، G/I و C)
- النظام الكهربائي جهاز تحكم بالدرجة الحرارية
- وحدة المستشعر
- التعليمات
2 المواصفات الفنية
1. ظروف التشغيل
درجة حرارة المحيط: -25℃～+55℃؛ الرطوبة النسبية: < 95٪(25℃)؛
تردد الطاقة: 50Hz أو 60Hz(±2Hz)؛
جهد الطاقة: AC220V(+10%, -15%)؛
AC380V(+10%, -15%)؛
(إذا لم يكن هناك توضيح خاص عند الطلب، فإن AC220V سيكون هو المعيار)
نطاق القياس
-30.0℃～240.0℃
دقة القياس
درجة الدقة: درجة 1 (درجة 0.5 للمتحكم بالحرارة، ودرجة B للمستشعر);
دقة العرض: 0.1℃
استهلاك الطاقة للمتحكم بالحرارة
≤8W
سعة الاتصال
سعة اتصال المروحة: 6A/250VAC (cosΦ=0.4);
سعة المخرج التحكمي: 5A/250VAC (مقاومة); 5A/30VDC
6. معايير التصميم والإنتاج
JB/T7631-2016 أجهزة التحكم الإلكترونية في درجة الحرارة لمتحولات الطاقة ISO9001:2015 أنظمة إدارة الجودة - المتطلبات
3 وظائف النموذج
اختيار النوع (أي تركيبة بين E، F، G/I، L و C)
LD-TCB10f-2 \/ |

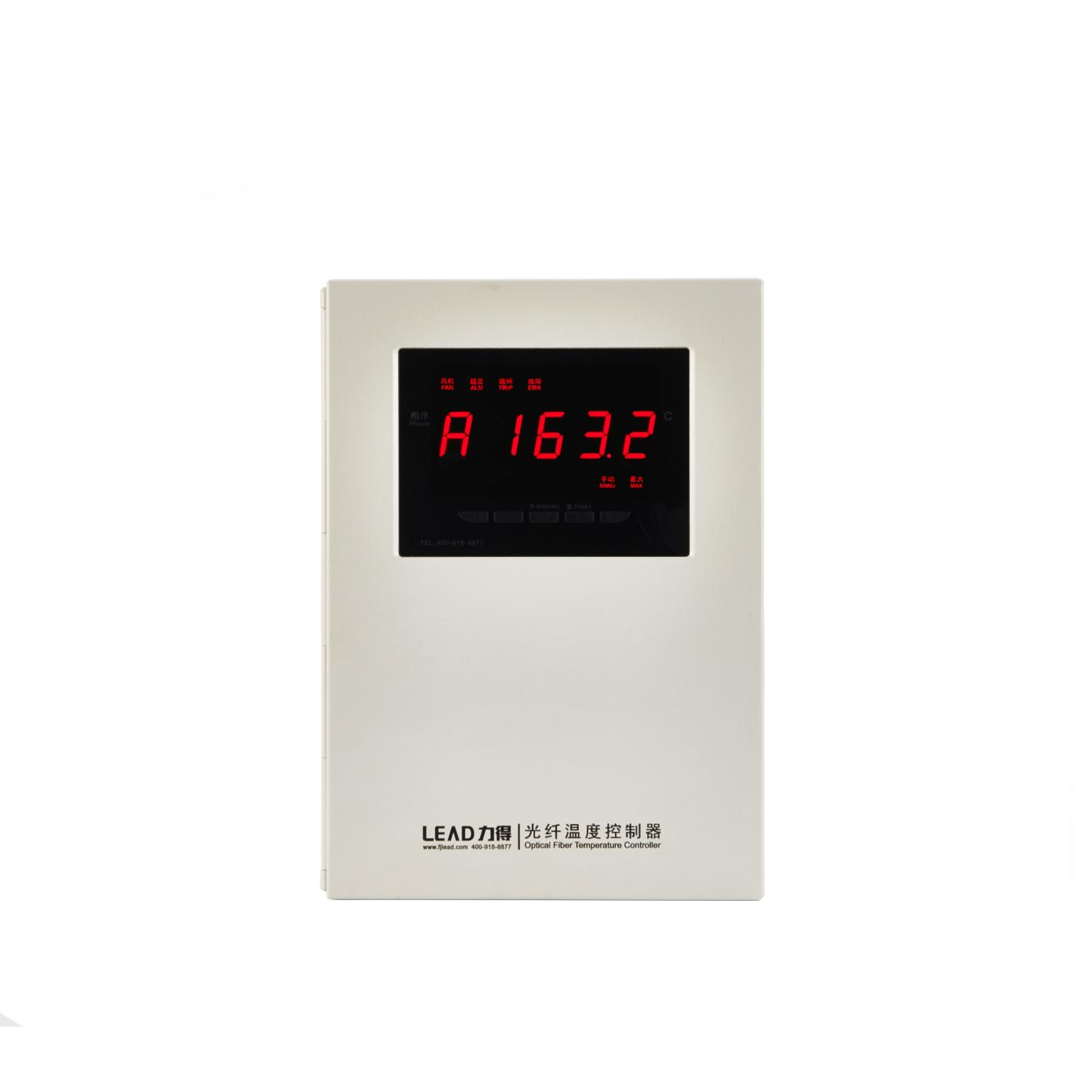

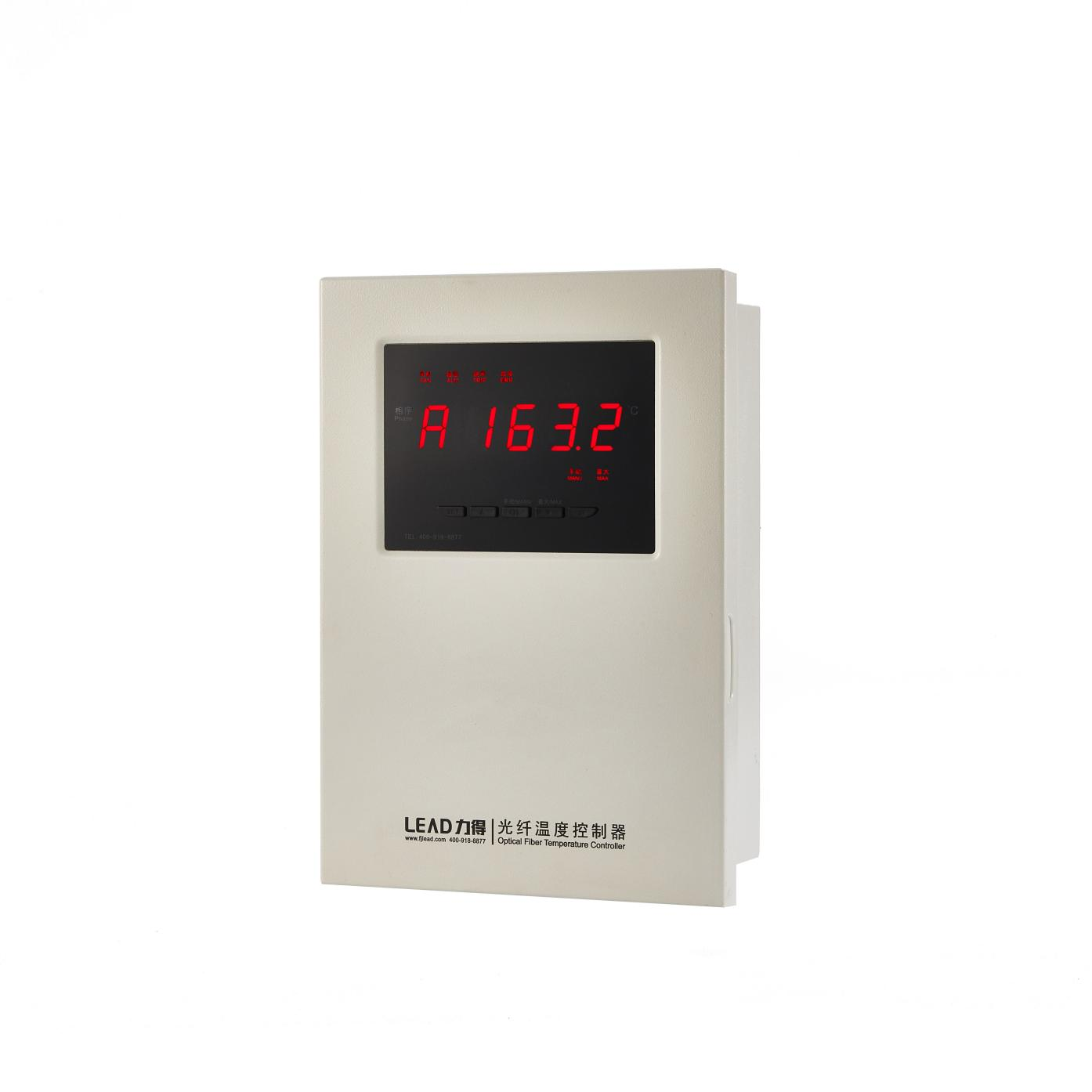

جهاز قياس وتحكم بدرجة الحرارة باستخدام الألياف البصرية |
V: مدمج |
N: حجم الفتحة |
خالٍ: AC220V |
E: 4~20mA |
1~8: |
|
|
222x312mm |
1: DC110~ |
F: RS485 |
عدد القنوات |
|
|
P: حجم الفتحة |
300V |
I: درجة حرارة النواة |
|
|
|
302x372mm |
3: AC380V |
|
|
3. مجموعة كابل الاستشعار
(1) كابل استشعار D25 (نظام ثلاث أسلاك)، هامش أخطاء طول الكابل: ±2.5%
(2)مستشعر
مقاومة البلاتين Pt100 هي ممانعة حرارية تتميز بخطية أفضل في نطاق -30.0℃~240.0℃ وتلبي المتطلبات الخاصة بالدرجة B المحددة في GB/T8622-97 -- المواصفات الفنية والجدول المرجعي للمقاومات الحرارية الصناعية للبلاتين.
B.الأبعاد العامة: Ф4mm×40mm
(3)التحكم المترابط بين Pt100 وPTC في إشارة الإنذار عند ارتفاع درجة الحرارة وتجاوز درجة الحرارة (وظيفة اختيارية)
A.شرح PTC
PTC هو اختصار لـ thermistor مع معامل درجة حرارة موجب، وهو مقاوم شبه موصل يتميز بحساسية درجة حرارة نموذجية. عندما تتجاوز درجة الحرارة قيمة معينة (نقطة درجة حرارة ثابتة غير قابلة للتعديل)، سيرتفع قيمة المقاومة بشكل مفاجئ مع زيادة درجة الحرارة، أي حدوث طفرة في المقاومة.
B.العلاقة المنطقية للتحكم المترابط بين Pt100 وPTC
أ.التحكم المترابط بين Pt100 وPTC في إنذار ارتفاع درجة الحرارة
عندما تتجاوز درجة الحرارة المقاسة بواسطة Pt100 قيمة إنذار درجة الحرارة العالية، بالإضافة إلى ذلك، يصل PTC إلى نقطة إنذار درجة الحرارة العالية ويتغير المقاومة. سيتم إخراج إشارة إنذار درجة الحرارة العالية.
ب. التحكم المترابط لـ Pt100 و PTC عند حدوث انقطاع بسبب درجة الحرارة العالية
عندما تتجاوز درجة الحرارة المقاسة بواسطة Pt100 قيمة الانقطاع بسبب درجة الحرارة العالية، بالإضافة إلى ذلك، يصل PTC إلى نقطة الانقطاع بسبب درجة الحرارة العالية ويتغير المقاومة. سيتم إخراج إشارة الانقطاع بسبب درجة الحرارة العالية.
