جهاز التحكم في درجة الحرارة BWDK-326 للجاف BWDK-326

جهاز التحكم في درجة الحرارة BWDK-326 للجاف BWDK-326

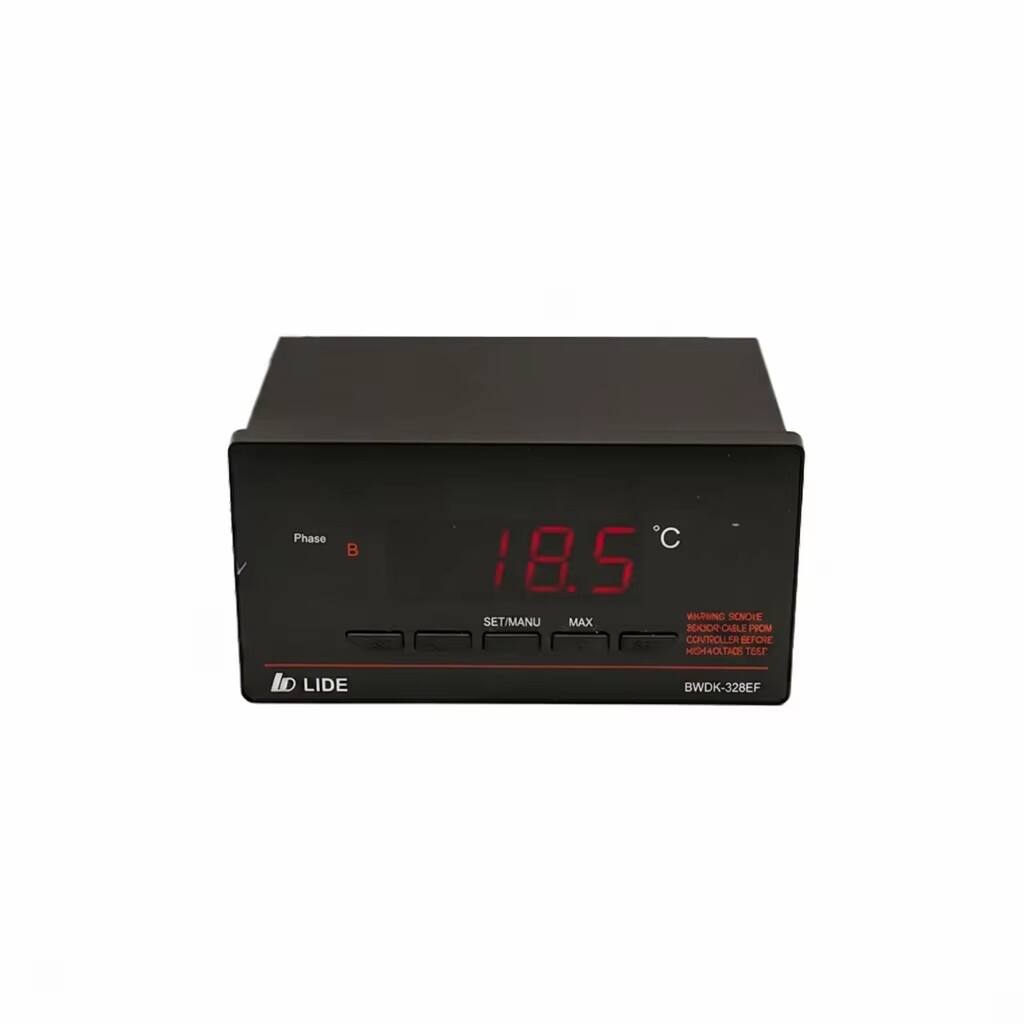

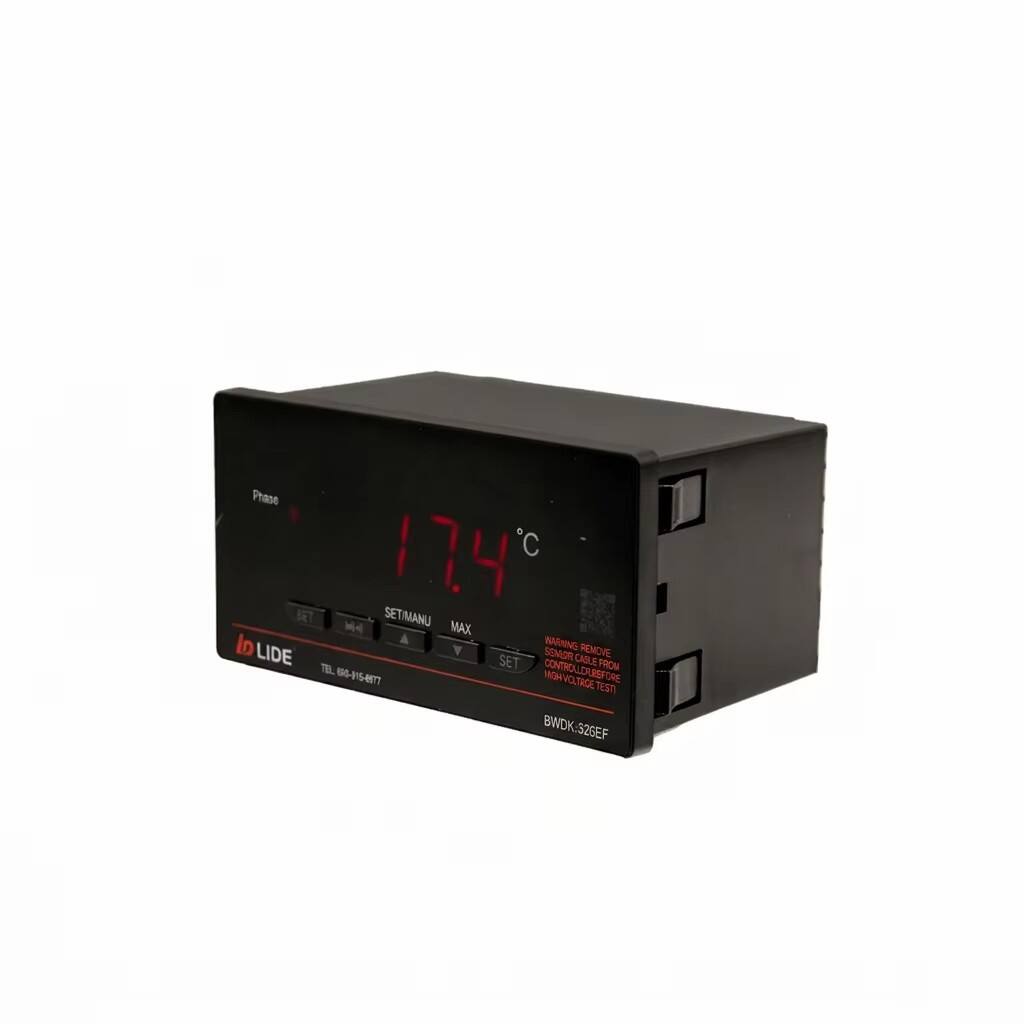

جهاز التحكم في درجة الحرارة من سلسلة BWDK-326 لمتحول الجفاف (يُشار إليه بجهاز التحكم في درجة الحرارة) هو جهاز تحكم ذكي مصمم خصيصًا لضمان التشغيل الآمن للمتحول الجاف. يتميز جهاز التحكم في درجة الحرارة باستخدام تقنية الحاسوب أحادي الشريحة واستخدام مقاومات البلاتين الحرارية المدمجة في ملفات المتحول الجاف لاكتشاف وعرض ارتفاع درجة حرارة ملفات المتحول. يمكنه بدء أو إيقاف مروحة التبريد تلقائيًا لتبريد الملفات بالهواء القسري، والتحكم في إنذار درجة الحرارة المرتفعة ومخرجات الانقطاع بسبب ارتفاع درجة الحرارة لتشغيل المتحول بأمان.

المقدمة

اختيار النوع (الجمع العشوائي بين E، F، G/I و C)

ملاحظة: سلسلة BWDK-326 لا تنطبق على الاستخدام المشترك لنوع G ونوع I.

تعليمات التركيب (التثبيت المدمج)


يتم فتح ثقب مدرج على ال محول الخزانة وفقًا لحجم ثقب التركيب المدرج للجهاز控制器.
أدخل BWDK-326 جهاز تحكم بالدرجة الحرارية في الثقب المدرج في خزانة المحول.

مثال على رسم تخطيطي للأسلاك والتعليمات


ملاحظة 1: عند وجود إنذار باب، أو إنذار عطل، أو إنذار ارتفاع درجة الحرارة، يمكن للمستخدمين الضغط على زر "ESC" على لوحة العداد لإلغاء إنذار البوق، وسيتم استعادة وظيفة إنذار البوق بعد 10 دقائق.

ملاحظة 2: يتم توصيل كابل المستشعر D25 مع إدخال إشارة Pt100 وPTC (النوع C)؛ يتم توصيل كابل الإشارة D9 مع إخراج إشارة RS485 (النوع F) وإشارة التيار 4~20mA (النوع E).

ملاحظة 3: التعريف الفعلي لمجموعة الموصلات يخضع لرسم الأسلاك الخاص بالمنتج.

مواصفات المنتج
